综合布线系统的安全防护设计

发布时间:2021-12-14 18:54:50 浏览:152次 责任编辑:中德信通

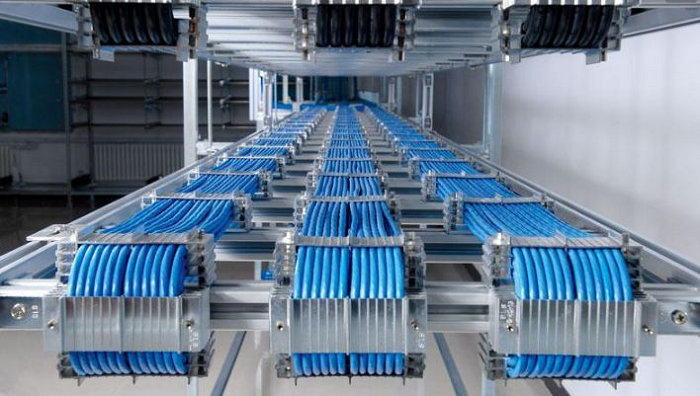

当前网络通信线路(包括建筑群主干布线子系统的线缆)从建筑外面引进屋内,通信电缆有可能受到雷击、电源接地、电源感应电动势升高等外界的影响,必须采取安全保护措施,防止发生各种损害和事故。综合布线系统采用防护措施的目的主要是防止外来电磁干扰和向外产生的电磁辐射。外来电磁干扰直接形象综合布线系统的正常运行,向外产生的电磁辐射则是综合布线系统传递信息时产生泄漏的主要原因。为此,在综合布线系统工程设计中必须是根据智能化建筑和智能化小区所在环境的具体情况进选用合适的防护措施。防护设计是综合布线系统工程设计的重要组成部分,主要包括以下相关内容。

1、综合布线系统采取防护措施的必要性和重要性

综合布线系统是否采取防护措施,主要是基于电磁兼容来考虑的。所谓的电磁兼容(EMC)是指电子设备或网络系统能够在比较恶劣的电磁环境中工作,具有一定的抵抗电磁干扰的能力,同时不能辐射过量的电磁辐射,干扰周围其他设备及网络的正常工作。


2、各种线缆与配线设备的选用原则

综合布线系统的周围环境中存在着严重的电磁干扰源,所布线系统的正常运行有极大的影响时,必须采用屏蔽系统等防护措施,以抑制外来的电磁干扰。在进行防护时,其中各种线缆和配线设备的选用是关键的,在防护中应注意以下几点:


1)了解工程先现场实际情况和调查周围的环境条件。当建筑物在建成或虽已建成但未投入运行时,为确定综合布线的选型,应先测定建筑物周围环境的干扰场强度;了解建筑物内部和内部可能设有或已有的其他电磁干扰源;了解综合布线系统采用的等级类别。根据情况,对照标准中规定的各项指标,来选用切实可行、经济合理的设备和器材以及采取有效的防护措施。


2)若综合布线系统的周围环境干扰场强度低,且综合布线系统与其他干扰源的间距符合规范的各项规定时,可以选用UTP非屏蔽线缆系统和非屏蔽配线设备。


3)若综合布线吸引的周围环境干扰场强度较强,在满足电气防护各项指标的前提下,首先应选用屏蔽线缆和屏蔽配线设备或采用必要的屏蔽措施进行布线,以抑制外来的电磁干扰。


3、电气防护的线缆间距

根据我国国家标准《智能建筑设计标准》等相关规定,有关综合布线系统的防护标准要求,应基本按以下几点考虑:


1)在系统的布线区域内,当存在场强大于3V/m电磁干扰时,用采取防护措施。


2)智能建筑用采用总等电位联结,各楼层的智能化系统设备机房、楼层弱电间、电信间、楼层电信间等的接地采用局部等电位联结。


3)布线系统中应避免有线电视等线缆对非屏蔽布线线缆及配线设备的同频干扰。有同频干扰时,用对有线电视等线缆采取有效屏蔽措施或采用屏蔽布线线缆和屏蔽配线设备。


4)综合布线系统采用屏蔽线时,全系统所有部件都应选用带屏蔽的硬件,所有屏蔽层应保持连续性,采取全程屏蔽。


5)综合布线的电缆采用金属槽道或钢管敷设时,槽道或钢管应保持连续的电气连接,在两端应有良好的接地。


6)综合布线有源设备的正极或外壳,与配线设备的机架应绝缘,并用单独导线引至接地汇流拍,与配线设备、电缆屏蔽层等接地宜采用联合接地方式。
