综合布线系统设计包括那几个子系统设计?

发布时间:2021-10-20 10:05:00 浏览:30次 责任编辑:中德信通

综合布线系统实施中,对于建筑物的建筑群的工厂设计,应根据实际需求,选择适当的综合布线系统,通常分为:工作区系统设计、配线子系统设计、干线子系统设计、设备间系统设计、建筑群子系统设计、进线间子系统设计等七个子系统。

1、工作区系统设计

综合布线工作区是由终端设备、与配线子系统相连的信息插座以及连接终端设备的软跳线构成。工作区 布线一般为非水久的布线方式,随着应用终端设备的种类而政变。从系统的整体性和系统性来看,工作区布线也是整个布线系统中不可缺少的组成部分。故在综合布线系统工程设计中,应本着技术先进、经济合理的原则,科学合理地确定信息插座的数量。


2、配线子系统设计

配线子系统是指从楼层电信间至工作间用户信息插座。有用户信息插座、水平电缆或光缆、配线设备等组成。配线子系统采用星型拓扑结构,每个信息点均需要连接到管理子系统。配线子系统是综合布线系统的分支部分,具有面广、点多等特点。


3、干线子系统设计

干线子系统由连接主设备间至各楼层电信间之间的线缆构成。其功能主要是把个分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道,是综合布线的主动脉,使整个布线系统组成一个有机的整体。干线子系统拓扑结构采用分层星型拓扑结构,每个楼层电信间均需要采用垂直主干线缆连接搭到大楼主设备间。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。


4、管理子系统设计

管理子系统设置在楼层电信间,是水平和干线子系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。管理子系统管理是针对设备间、电信间和工作区的配线设备、缆线、信息插座等设施,按一定模式进行标识和记录的规定,内容包括管理方式、标识、色标、交叉连接等。这些内容的实施,将今后的系统维护、管理带来很大的方便,有利于提高管理水平和工作效率。


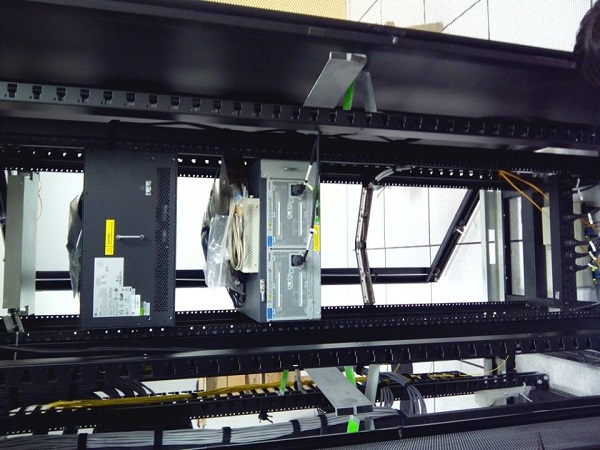

5、设备间子系统设计

设备间子系统由设备室的电缆、连接器和相关支撑硬件组成,通过电缆各种公用系统设备互相连接起来。设备间是每一栋建设物用以安装进行出线设备、进行综合布线及其应用系统管理和维护的场所。


6、建筑群子系统设计

建筑群子系统提供建筑群间通信设施所需的硬件,包括电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。建筑群之间还可采用无线通信手段,如微波、无线电通信等。


7、进线间子系统设计

进线间在一个建筑物宜设置1个,一般位于地下层,外线宜从两个不同的路由引入进线间,有利于与外部管道沟通。进线间与建筑物外贡献范围内的入孔或手孔采用管道或通道的方式互连。进线间因涉及因素较多,难以统一提出具体所需面积,可根据建筑物实际情况,并参照通信行业和国家的现行标准要求进行设计。
